不锈钢制品管的压扁试验标准

不锈钢制品管工艺性能检验可以通过压扁试验、弯曲试验、扩口试验、卷边试验等方面进行检验，用以检验钢管在随后加工制造工艺过程中自身质量的适用能力。常用的工艺性能检测有压扁、弯曲、卷边、扩口试验等。之前分享过扩口试验标准与弯曲试验标准，下面罡正不锈钢带你了解不锈钢制品管的压扁试验标准。

一、范围

1、本标准规定了测定圆形横截面金属管塑性变形能力的压扁试验方法，包括显示其缺陷。

2、本标准适用于外径不超过600 mm，壁厚不超过外径的15%的金属管。本标准适用的金属管外径和壁厚范围可以在相关的产品标准中做更详细的规定。

二、符号、名称和单位

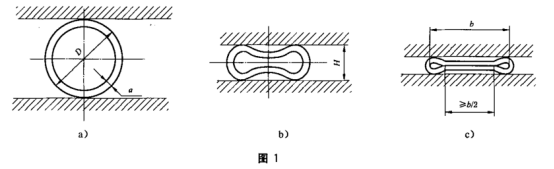

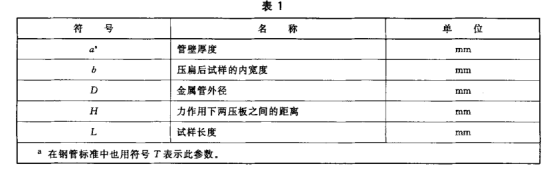

      本标准使用的符号、名称和单位在表1和图1中规定。

三、原理

1、垂直于金属管纵轴线方向对规定长度的试样或金属管端部施加力进行压扁,直至在力的作用下两压板之间的距离达到相关产品标准所规定的值[见图la)和图1b)]。

2、如为闭合压扁,试样内表面接触的宽度应至少为标准试样压扁后其内宽度b的1/2[见图1c)]。

四、实验设备

1、试验机应能将试样压扁至规定的两平行压板之间的距离。压板应具有足够刚度。

2、压板的宽度应超过压扁后的试样宽度,即至少为1.6D。压板的长度应不小于试样的长度。

五、试样

1、试样长度应不小于10 mm，但不超过100 mm。试样的棱边允许用锉或其他方法将其倒圆或倒角。（注：如果试验结果满足试验要求，可以不对试样的棱边倒圆或倒角。）

2、如要在一根全长度不锈钢制品管的管端进行试验时，应在距管端面为试样长度处垂直于管纵轴线切口，切割深度至少达外径的80%。‘’

六、试验程序

1、试验一般应在10℃～35℃的室温范围内进行。对要求在控制条件下进行的试验，试验温度应为23℃士5℃。

2、试样置于两压板之间。

3、 焊接管的焊缝应置于相关产品标准所规定的位置。

4、沿垂直于管子纵轴线方向移动压板进行压扁试验。

5、出现争议时，压板的移动速率不应超过25 mrn/ min。

6、对压扁试验结果的说明应依据相关产品标准的要求。当产品标准中没做规定时，在不使用放大镜的情况下，如果无可见裂纹，应评定为合格。仅在试样棱角处的轻微开裂不应判废。

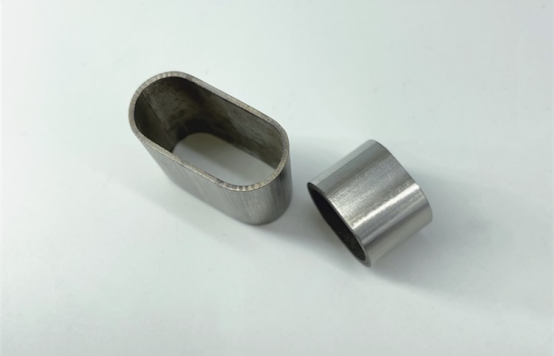

以上就是不锈钢制品管的压扁试验标准，通过这个试验方法，可以测定圆形横截面不锈钢管压扁至规定尺寸的塑性变形能力。其次，一批合格的不锈钢制品管在压扁试验后，不会出现裂纹、裂口或破损等现象。更多详情的内容，请查看标准GB/T 246-2007《金属管 压扁试验方法》。
