不锈钢盘管弯曲回弹的解决办法

发布时间:2021-11-10 点击次数:4873

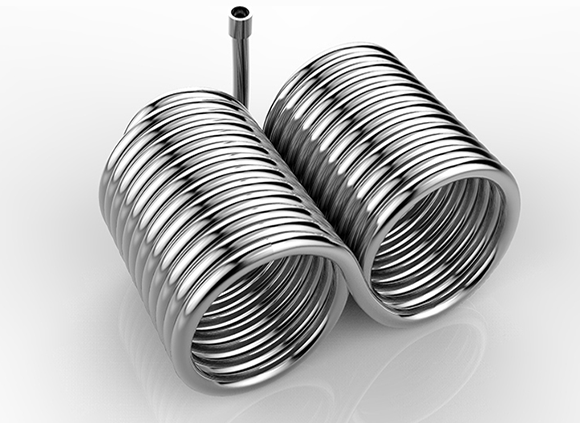

不锈钢盘管可用作冷却管、发热管和流体管,影响管材的质量因素有很多,例如回弹直接影响其质量与精度因此,在进行弯管加工时,需要对盘管回弹角度、弯曲率作要求。下面,佛山罡正不锈钢带你了解不锈钢盘管弯曲回弹的解决办法


我们先来了解下什么是弯曲回弹,弯曲回弹就是工件在成形模取走后,其弯曲角以及弯曲半径与成形模尺寸不一致的现象。


影响不锈钢盘管弯曲回弹的因素有材料、弯曲变形程度、凹凸模之间的间隙、弯曲方式、工件状态及材料组织状态等,因此需要从这个几个因素进行解决。


1、选择合适的材料

    选择弯曲性能好,屈服极限小,弹性模量大的不锈钢管材作为弯曲件。此外,管材的厚度公差大小,表面质量的优劣和平面度的好坏,都对弯曲回弹有较大的影响。对弯曲精度要求高的不锈钢精密管,可以从坯料的质量加以筛选。另外,也可以在弯曲前先对材料进行退火处理,降低其硬度,弯曲后再进行淬火处理。


2、选择需要的模具间隙

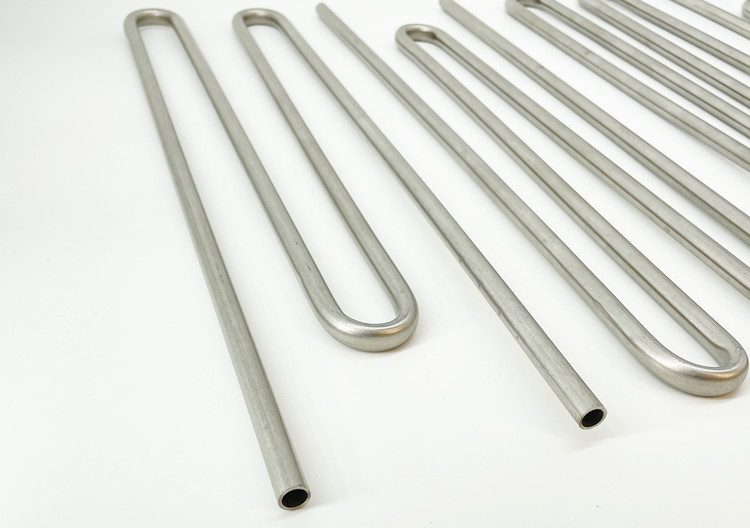

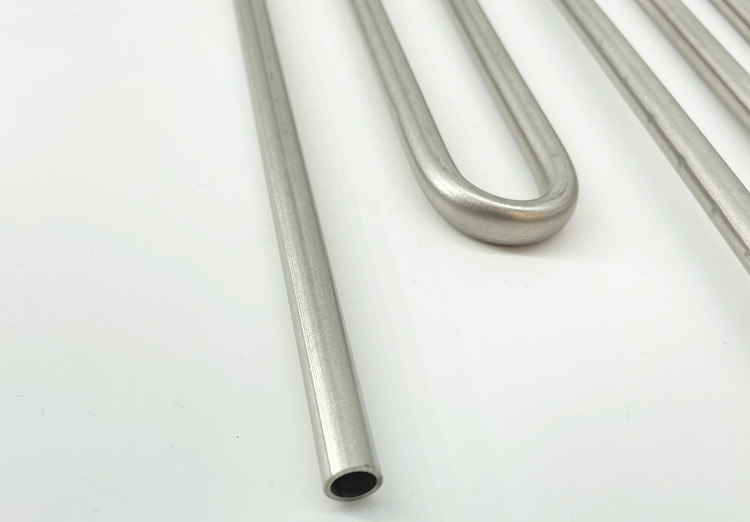

v型弯曲其间隙值是靠高速机床来实现的,与模具本身无关。而对U型弯曲来说其回弹随凹模开口深度J增人而减少,随模具间隙减小而回弹量减小,弯曲精度高的工件,可以取弯曲单边间隙值为Z=t(管的厚度)。


若需要更高的弯曲精度,采用带有稍许变薄的弯曲,对减少回弹会更有用。因为零旧隙或负问隙弯曲,可以改变板料的应力状态,使其由普通的弯曲转化为具有拉弯性质的弯曲,使不锈钢制品管的中性层内侧呈下应力状态,使整个截面在切向均处于拉应力状态。卸载后内外侧回弹相互抵消,可减小回弹。所以采用拉弯工艺及可调间隙的模,对控制回弹是很有好处的。


3、采用校正弯曲方式

校正弯曲回弹角明显小于自由弯曲,且校正力越大,回弹越小。这是因为校正弯曲力将使冲压力集中在弯曲变形区,迫使不锈钢盘管内层受挤压,板材被校正后,内外层都被伸长,卸载后都要缩短。由于内外层的回弹趋势相反,回弹量将减小,从而达到克服或减少回弹的目的。故校正弯曲是与拉弯性质似的一种弯曲方式,其应用范围显得更大些。


4、补偿法控制回弹

补偿法控制回弹是根据弯曲件回弹方向和口弹量的大小,控制模具工作部分的几何形状与尺寸,使不锈钢精密管弯曲后回弹得到补偿。下面介绍几种模具的设计形式来控制回弹。


1)对弯曲较大的U形件可将顶板凸模制成圆孤状,造成工件下部平面的局部弯曲当工件弯曲模中取走后,由于弯曲面部分伸直从而补偿了工件两侧壁的回弹。


2)不锈钢制品管厚度等于0.8~1mm时,可减小凸模与工件的接触面积使角部位处于三向应力状态,这样原来弯曲部位的应力不均匀便变成整个断面承受压缩或拉伸的均匀应力从而减小回弹。


3)V形弯曲时,可以将冲头与顶板做出等于回弹角向上的倾斜度,以补偿回弹值。


4)回弹有时发生在材料公差上,即材料厚度是负差时,冲头与凹模形成过大的间隙,因此可以设计自动调整间隙的弯模。


以上就是不锈钢盘管弯曲回弹的解决办法,无论采取一种或同时采取多种方法,其目的都是减小不锈钢盘管弯曲后的回弹变形,使产品质量得到保证。因此,在选取方法时,应该综合考虑,选择一个合适的方案。
