不锈钢盘管执行标准

发布时间:2021-03-31 点击次数:770

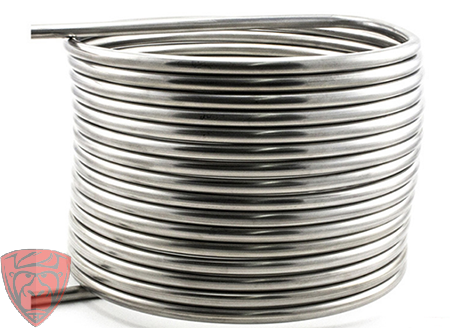

我们常见的不锈钢管都是直直的,长长的,但是不锈钢盘管却是像盘装或蚊香装弯管。它是通过机器进行弯管,最终形成盘管。不锈钢盘管的应用范围很广,在工业、机械结构、流体运输等领域中都有用到,根据不同的应用领域,对此也有不同的执行标准,要求也会不同。不锈钢盘管执行标准有什么?

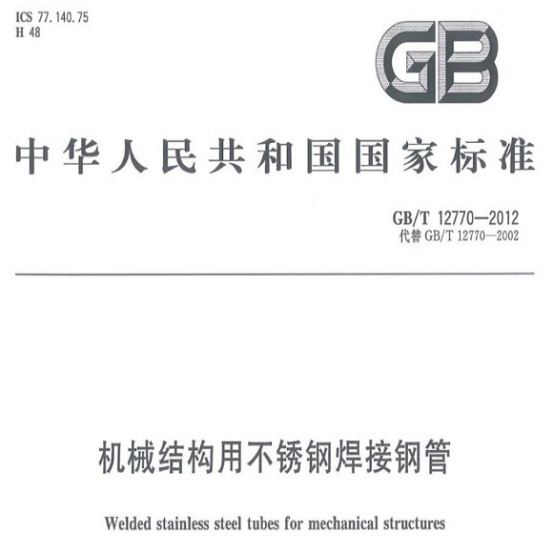

1. GB/T 12770-2012《机械结构用不锈钢焊接钢管》





发布时间:2012年11月05日

实施时间:2013年05月01日

发布单位:中华人民共和国国家质量监督检验检疫总局、中国国家标准化管理委员会

本标准适用于机械、汽车、自行车、家具及其他机械部件与结构件用不锈钢焊接钢管。



(1)外径和壁厚

钢管的公称外径(D)和公称壁厚(S)应符合GB/T 21835的规定。根据需方要求,经供需双方协商,可供应其他外径和壁厚的钢管。



钢管外径和壁厚的允许偏差应分别符合表1、表2的规定。根据需方要求,经供需双方协商,并在合同中注明,可供应表1、表2规定以外尺寸允许偏差的钢管。



(2)长度

钢管的通常长度为2000mm~12000mm。



(3)不圆度

钢管的不圆度应不超过外径允许公差,对于薄壁管(薄壁管是指壁厚与外径之比不大于3%的钢管)任一截面上实测外径的最大值与最小值之差应不超过公称外径的1.2%。



(4)弯曲度

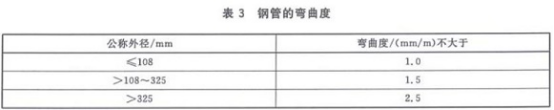

钢管的弯曲度应符合表3的规定。



(5)表面质量

钢管的内外表面不允许有分层、裂纹、折叠、重皮、扭曲、过酸洗和氧化铁皮。上述缺陷应完全清除,清除处剩余壁厚应不小于壁厚允许的最小值。深度不超过壁厚负偏差的轻微划伤、压坑、麻点允许存在。

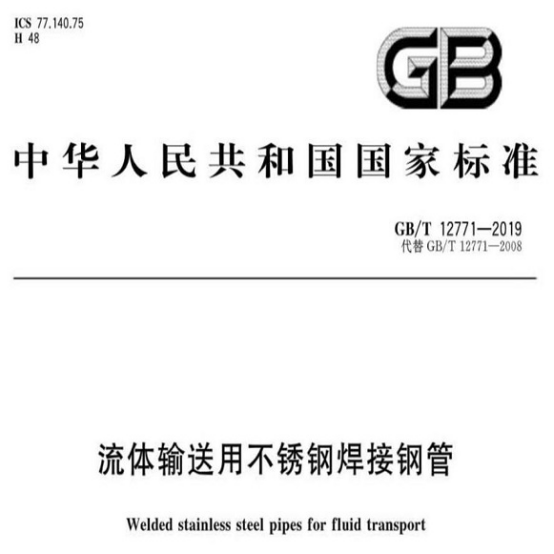

2. GB/T 12771-2019《流体输送用不锈钢焊接钢管》





发布时间:2019年10月18日发布

实施时间:2020年09月01日实施

发布单位:国家市场监督管理总局、中国国家标准化管理委员会

本标准适用于流体输送用不锈钢焊接钢管。



(1)外径和壁厚

钢管的公称外径(D)和公称壁厚(S)应符合GB/T 21835的规定。根据需方要求,经供需双方协商,可供应其他外径和壁厚的钢管。

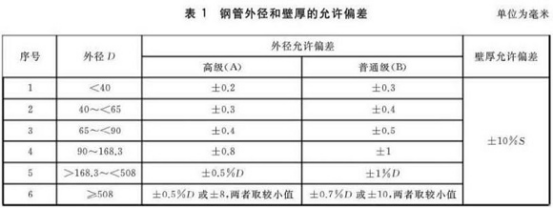

(2)外径和壁厚的允许偏差

① 对于外径不大于508mm的钢管,当壁厚与外径之比大于3%时,钢管任一横截面上实测最大外径和最小外径分别与公称外径的差值应符合表1的规定;对于薄壁钢管(壁厚与外径之比不大于3%的钢管),钢管平均外径(任一横截面上实测最大外径和最小外径的平均值)与公称外径之差应符合表1的规定。



② 对于外径大于508mm的钢管,通过测量周长后换算成的外径与公称外径的差值应符合表1的规定。



③ 钢管公称壁厚的允许偏差应符合表1的规定。



④ 当合同未注明钢管尺寸允许偏差级别时,钢管外径的允许偏差按普通级交货。



⑤ 根据需方要求,经供需双方协商,并在合同中注明,可供应表1规定以外尺寸允许偏差的钢管。





(3)长度



钢管的通常长度为3000mm~12000mm。



(4)不圆度



钢管的不圆度应不超过外径允许公差,对于薄壁钢管任一截面上实测外径的最大值与最小值之差应不超过公称外径的1%。



(5)弯曲度



钢管的弯曲度应不大于1.5mm/m,全长弯曲度应不大于钢管总长度0.2%。



(6)表面质量



钢管的内外表面应光滑,不应有分层、裂纹、未焊透、未熔合、折叠、重皮、扭曲、过酸洗、及其他影响使用的缺陷。上述缺陷应完全清除,清除处实际壁厚应不小于公称壁厚所允许的最小值。钢管表面可有局部划伤、压坑存在,但其深度应不超过壁厚下偏差的50%,超过者允许修磨,修磨处的实际壁厚应不小于公称壁厚所允许的最小值。




以上就是不锈钢盘管执行标准,仅供参考。罡正厂家供应304、316不锈钢盘管,若想了解更多,欢迎在线咨询客服或者致电咨询。
