锅炉和热交换器用奥氏体不锈钢焊接钢管标准

发布时间:2021-05-21 点击次数:446

随着不锈钢管在锅炉和热交换器中使用日益深入,国家颁布了锅炉和热交换器用奥氏体不锈钢焊接钢管的标准,用作提供制造商和采购商等有需要的消费者的作为参考依据。下面罡正不锈钢带大家一起去了解这项国家标准。


1、 范围

     该标准规定了锅炉和热交换器用奥氏体不锈钢焊接钢管的订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书;该标准适用于热交换器和中低压锅炉用奥氏体不锈钢焊接钢管。


2、 尺寸、外形、重量及允许偏差

(1) 外径和壁厚

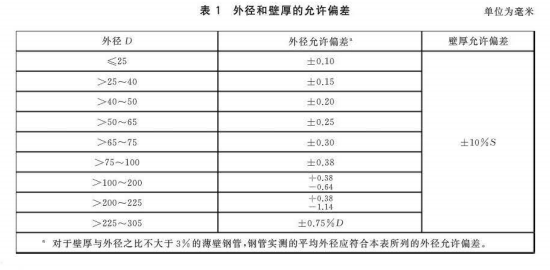

钢管的外径D不超过305mm,壁厚S不超过8.0mm,起外径和壁厚应符合GB/T 21835的规定。钢管的外径和壁厚允许偏差应符合下表1的规定。


      (2) 长度、弯曲度、不圆度、端头外形、重量

长度:钢管的通常长度为3000mm~18000mm。经供需双方协商,并在合同中注明,可供应其他长度的钢管。根据需方要求,经供需双方协商,并在合同中注明,钢管可按定尺长度或倍尺长度交货。定尺钢管的全长允许偏差为0-10mm。倍尺钢管的每个倍尺长度应留切口余量5mm~10mm;


弯曲度:钢管的弯曲度应不大于1.5mm/m;

不圆度:对于壁厚与外径之比不大于3%的薄壁钢管,其不圆度应不超过公称外径的1.5%;其余钢管的不圆度应不超过公称外径的公差;


端头外形:钢管两端端面应与钢管轴线垂直,并应清除切口毛刺;

重量:钢管按理论重量交货。经供需双方协商,并在合同中注明,钢管也可按实际重量交货,钢管每米理论重量按下(1)计算。


  3、 技术要求

(1) 钢的牌号和化学成分

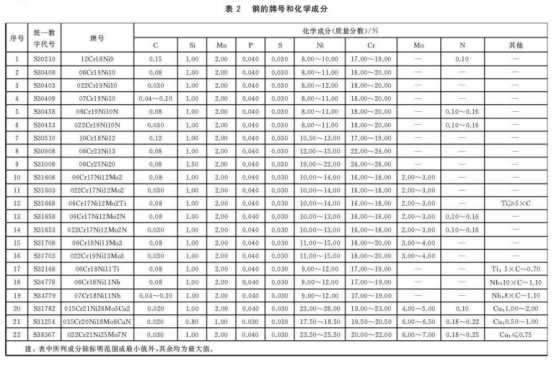

钢的牌号和化学成分(熔炼分析)应符合下表2的规定。需方要求成品分析时,应在合同仲注明。成品化学成分的允许偏差应符合GB/T 222的规定。


     (2) 制造方法

钢的冶炼方法:钢应采用电弧炉加炉外精炼或转炉加炉外精炼方法冶炼。经供需双方协商,并在合同中注明,也可采用其他冶炼方法。


钢管的制造方法:钢管应采用不添加填充金属的自动电熔焊机方法制造,钢管在焊接之后最终热处理之前应对焊缝或整管进行冷变形加工。如果采用激光焊接方法制造,钢管可不进行冷变形加工。经供需双发协商,并在合同中注明,可规定冷变形加工的方法以及最小变形量。


    (3) 交货状态

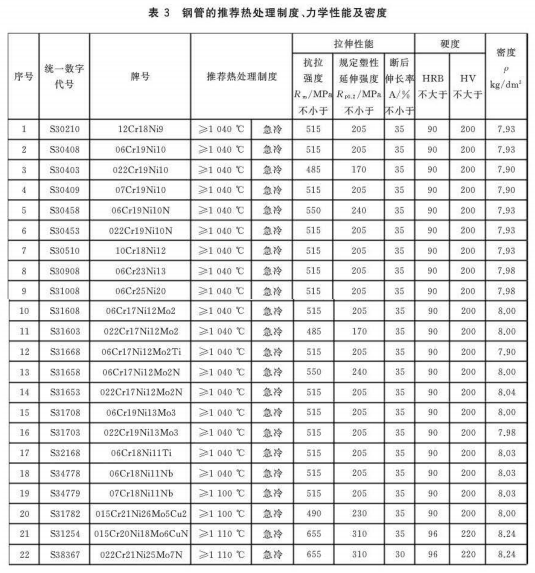

      钢管应以热处理并酸洗钝化状态交货。经保护气氛热处理的钢管,可不经酸洗钝化处理交货。钢管的推荐热处理制度见下表3。经供需双方协商,并在合同中注明,钢管的热处理和采用下表3规定以外的其他热处理制度。


4、 力学性能、工艺性能

(1) 拉伸、硬度

拉伸:经热处理后钢管的室温纵向拉伸性能应符合上表3的规定。

硬度:壁厚不小于1.7mm的钢管应进行母材洛氏硬度试验,硬度值应符合上表3的规定。经供需双方介绍,并在合同中注明,可对钢管进行维氏硬度试验,其硬度值应符合上表3的规定。


(2) 压扁

钢管应进行压扁试验。压扁试验时,焊缝应位于与施力方向成90°的位置,试样应压至两平板间距为H,H按下式(2)计算。压扁试验后,试样不应出现裂缝或裂口。


    (3) 卷边

壁厚不大于2.0mm的钢管应进行卷边试验。卷边宽度应不小于外径的15%。卷边试验后,试样不应出现裂缝或裂口。


(4) 扩口

       壁厚大于2.0mm的钢管应记性扩口试验,扩口试验的顶新锥度为60°,外径的扩大值应不小于14%。扩口试验后,试样不应出现裂缝或裂口。


     (5) 焊接接头背弯

钢管应进行焊接接头背弯试验。从钢管上截取一段100mm长的试样,距焊缝两侧90°位置沿纵向剖开,并将试样展平。弯芯直径为4倍试样厚度,弯曲时弯芯应紧靠并平行于外焊缝,使焊缝处于最大弯曲点,弯曲角度为180°,弯曲试验后,试样不应出现裂纹或焊接缺陷。


    (6) 展平

      对于S/D≥10%或S≥3.4mm或D<9.5mm的钢管,应进行展平试验来代替5.5.4规定的焊接接头背弯试验。从钢管上截取一段100mm长的试样,距焊缝两侧90°位置沿纵向剖开,将试样展开并压平,使焊缝处于试样中间。展平试验后,试样不应出现裂纹或焊接缺陷。


     (7) 密实性

液压:钢管应逐根进行液压试验,试验压力按下式(3)计算,最大试验压力为10Mpa。在试验压力下,稳压时间应不少于5s,钢管不应出现渗漏现象。根据需方要求,经供需双方协商,并在合同中注明,可选用更高的压力进行液压试验。




水下气密性:外径不大于50.8mm的钢管,可采用逐根水下气密性试验代替液压试验。水下气密性试验压力应不小于1.0Mpa,试验介质为压缩空气。在试验压力下,钢管应完全浸入水中,稳压时间应不少于10s,钢管不应出现渗漏现象。根据需方要求,经供需双方协商,并在合同中注明,可选用其他压力进行水下气密性试验。


无损检测:供方可用涡流检测代替液压试验。涡流检测对比样管人工缺陷应符合GB/T 7735-2016中验收等级E4H的规定。


晶间腐蚀:钢管应进行晶间腐蚀试验。试验后,试样不应出现晶间腐蚀倾向。外径小于16mm的钢管,取试样长度为25mm的整管段,按GB/T 4334-2008方法E的规定完成腐蚀浸泡后,采用5.5.1的规定将试样压扁后进行评定;外径不小于16mm的钢管,晶间腐蚀试验方法应符合GB/T 4334-2008方法E的规定,焊缝应位于试样中部。经供需双方协商,并在合同中注明,可采用其他晶间腐蚀试验方法。


晶粒度:07Cr19Ni10、07Cr18Ni11Nb钢管的晶粒度级应为4级~7级。


表面质量:钢管的内外表面应光滑,不应有裂纹、折叠、扭曲、咬边、未焊头、焊缝内凹。上述缺陷应完全清除,清除处的实际壁厚应不小于壁厚允许的最小值,且清除处应圆滑过渡。钢管表面允许有局部划痕、压痕、麻点存在,但其深度应不超过壁厚下偏差的50%,超过者允许修磨,修磨处的实际壁厚应不小于壁厚允许的最小值。不影响壁厚允许最小值的其他局部缺欠允许存在。钢管的焊缝余高应采用5.2.2.1规定的方法去除。


以上是锅炉和热交换器用奥氏体不锈钢焊接钢管标准的大致内容,更多详细内容请参考:GB/T 24593-2018。若想获取更多不锈钢盘管标准,敬请关注罡正不锈钢官网。
