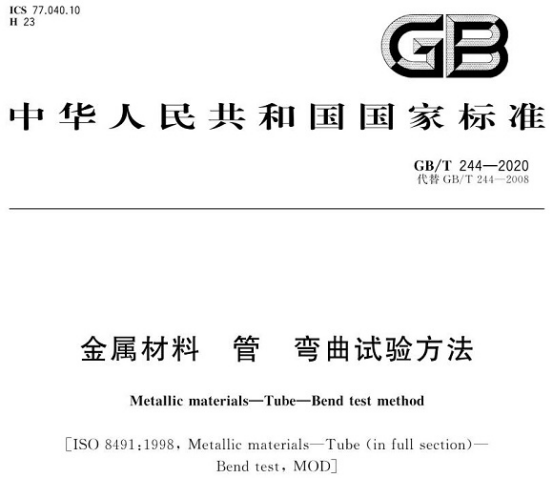

不锈钢制品管用的什么弯曲试验标准

发布时间:2021-08-30 点击次数:190

不锈钢制品管应用在卫浴、家具、厨具中,像一些拉手、毛巾架等,不锈钢管需要进行弯曲,不仅样式好看,而且使用也更方便。为了防止不锈钢管在弯曲过程中会出现裂痕而导致的使用隐患,所以要经过多次的弯曲试验,测定不锈钢焊管的弯曲塑性变形能力。那么不锈钢制品管用的什么弯曲试验标准呢?接下来了解一下吧。


一、范围

本标准规定了金属管弯曲试验方法的试验原理、试验设备、试样、试验程序和试验报告。

本标准适用于测定外径不大于65mm的圆形横截面金属管的全截面弯曲塑性变形能力。本标准适用金属管的外径范围可在相关的产品标准中做更详细的规定。

注:金属管横向条状试样的弯曲试验根据GB/T 232来进行,以增加试样的原始弯曲率。


二、符号、名称和单位

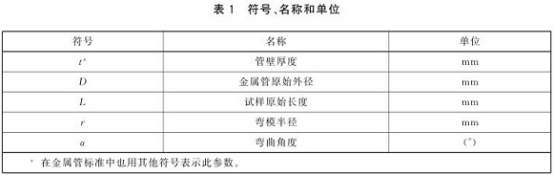

本标准使用的符号、名称和单位见表1。


三、试验原理

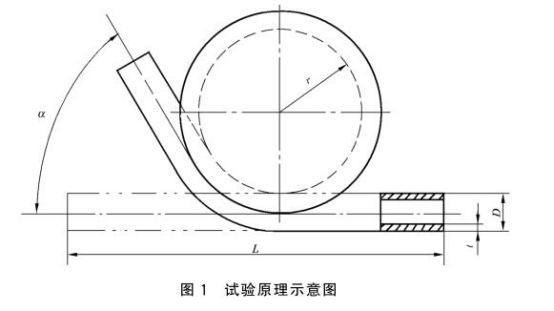

将一根全截面的不锈钢制品管绕着一个规定半径和带槽的弯模弯曲,直至弯曲角度达到相关产品标准所规定的值(见图1)。


四、试验设备

1. 试验应在弯管试验机上进行,试验时试验机应能防止管的横截面产生椭圆变形。

2. 弯管试验机的弯模应具有与管外径轮廓相适应的沟槽。弯模半径由相关产品标准规定。

3. 经供需双方协商,有特殊要求的试样可用专用弯管试验机及试验方法进行弯曲试验。

注:弯模半径的偏差、沟槽的深度和椭圆度均对试验结果有影响。


五、试样

试样应是不锈钢制品管的一部分管段,并能在弯管试验机上进行试验。


六、试验程序

1. 试验一般应在10℃~35℃的室温范围内进行。对温度要求严格的试验,试验温度应为23℃±5℃。

2. 通过弯管试验机将不带填充物的试样弯曲,试验时应确保试样弯曲变形段与金属管弯模紧密接触,直至达到规定的弯曲角度。

3. 在进行直缝焊管的弯曲试验时,焊缝相对于弯曲平面的位置应符合相关产品标准的规定。如未规定具体要求,焊缝应位于与弯曲平面呈90°(即弯曲中性线)的位置。

4. 应根据相关产品标准的要求对弯曲试验结果进行说明。当产品标准中未做规定时,在不使用放大镜的情况下,如无可见裂纹,应评定为合格。


七、专用弯管试验机及试验方法

1. 此方法适用于具有表面涂(镀)层或对弯曲试验有特殊要求的金属管弯曲试验。

2. 试验设备

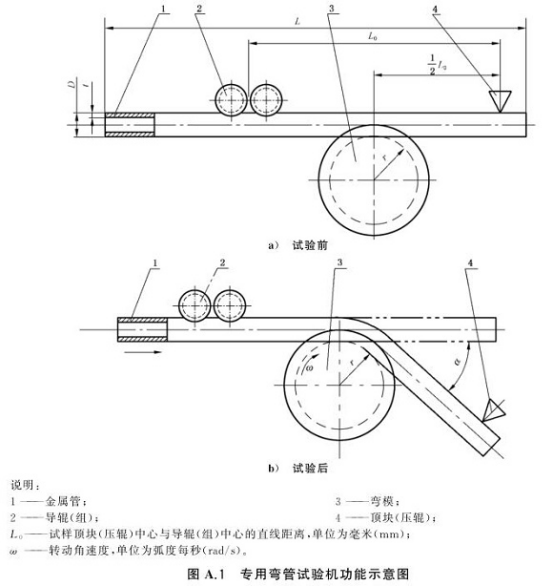

专用弯管试验机宜能调节和控制转动角速度,顶块(压辊)与弯模围绕弯模中心保持同步转动,并具备图A.1所示的功能。试验机宜能防止管的横截面产生明显椭圆变形,弯模宜具有与管外径轮廓相适应的沟槽,弯模半径由相关产品标准规定。


3. 试样

试样是金属直管的一部分管段。试样的最小长度可由式(A.1)计算,其中L0长度不小于16D。


4. 试验程序

①试验时,将试样放入一个规定半径、带槽的弯模内,启动顶块(压辊)、导辊(组)进行夹持,如图A.1a)所示。通过弯模与顶块(压辊)的夹持体带动试样前端绕着弯模同步旋转弯曲,金属直管后端通过导辊(组)直线行进,直至弯曲角度达到规定角度为止,如图A.1b)所示。

②弯曲试验时弯模转动角速度ω宜符合相关产品标准的要求或不对试验结果造成明显影响。标准未规定弯曲试验角速度时,弯模转动角速度ω不大于0.4 rad/s。

③其他要求符合第六点的规定。


通过以上的内容,了解了不锈钢制品管用的什么弯曲试验标准。合格的不锈钢制品管在进行弯曲时,不会出现裂痕,不会有使用的安全隐患,这样的产品才能让消费者用的放心。
