咨询热线

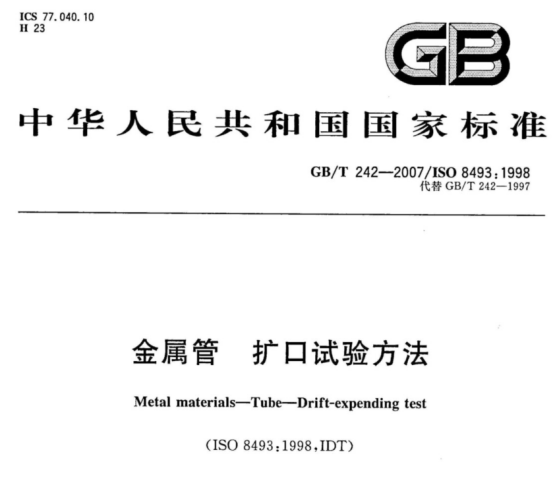

0757-82255905不锈钢制品管在生产过程中,因加工需要就要进行扩口加工,不同的客户对扩口的要求不同,但是都需要符合《金属管扩口试验方法》标准。下面,罡正带你了解不锈钢制品管扩口试验标准。
一、范围
本标准规定了测定圆形横截面金属管塑性变形能力的扩口试验方法。
本标准适用于外径不超过150 mm(有色金属管外径不超过100 mm)、管壁厚度不超过10 mm 的金属管。本标准适用金属管的外径和壁厚范围可以在相关的产品标准中做更详细的规定。
二、原理

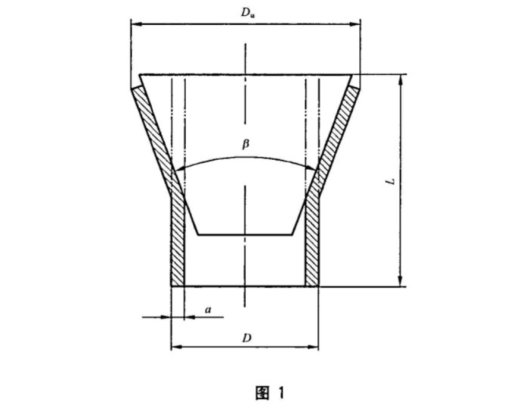

用圆锥形顶芯扩大不锈钢制品管试样的一端,直至扩大端的最大外径达到相关产品标准所规定的值(见图1)。
三、试验设备
1、可调速的压力机或万能试验机
2、圆锥形顶芯应具有相关产品标准所规定的角度,其工作表面应磨光并具有足够的硬度。推荐采用的顶芯角度为30°、45°和60°。
四、试样
1、试样长度取决于顶芯的角度。当顶芯角度等于或小于30°时,试样长度L应近似为2D;当顶芯角度大于30°时,试样长度L应近似为1.5D。如果在扩口试验后剩余的圆柱部分长度不小于0.5D时,可以使用较短的试样。
2、试样的两端面应垂直于管子轴线。试验端的棱边允许用锉或其他方法将其倒圆或倒角。
注:如果试验结果满足试验要求,可以不对试样的棱边倒圆或倒角。
3、试验焊接管时,可以去除不锈钢制品管内的焊缝余高。
五、试验程序
1、试验一般应在10℃~35℃的室温范围内进行。对要求在控制条件下进行的试验,试验温度应为23℃士5℃。
2、平稳地对圆锥形顶芯施加力使其压人试样端部进行扩口,直至达到所要求的外径。扩口期间圆锥形顶芯的轴线应与试样的轴线一致。
试样扩口后的最大外径D或以原始外径d的百分比表示的扩口率应在相关产品标准中规定。顶芯角度β也应在相关产品标准中规定。
注:扩口率(X)计算公式:X(%)=(D-d)/d×100
3、当试验纵向焊管时,允许使用带沟槽的顶芯,以适应不锈钢制品管内的焊缝余高。
允许润滑顶芯。在试验期间顶芯不应相对于试样转动。
4、出现争议时,压板的移动速度不应超过50 mm/ min。
5、对扩口试验结果的评定应依据相关产品标准的要求。当产品标准中没做规定时,在不使用放大镜的情况下,如果无可见裂纹,应评定为合格。仅在试样棱角处的轻微开裂不应判废。
以上就是不锈钢制品管扩口试验标准的内容了。应用的领域不同客户对不锈钢制品管的要求也不一样,为确保管材质量,一定要选用大厂家原材料并且有良好的延展性能。
版权所有© 佛山市罡正管业科技有限公司 粤ICP备19066789号-1
电话:0757-82255905 手机:139-2315-7588 联系人:陈先生
传真: QQ:435562665 邮箱:435562665@qq.com
地址:佛山市三水区西南街道洲边五村进港大道侧和坑1号2座
