不锈钢制品管卷边试验标准

发布时间:2021-09-08 点击次数:2955

不锈钢制品管应用于五金制品、家具、卫浴、机械结构等,对尺寸精度、表面处理、力学机械性能等会有一定的要求,有时客户还会要求进行折弯、卷边、打孔等加工。但为了能让产品达到要求,会进行多次的试验。例如卷边,与不锈钢管的塑性变形能力有关,那么就要根据标准进行多次的试验,并且记录数据,才能了解哪个结果适用。那么接下来看看不锈钢制品管卷边试验标准。


一、范围

本标准规定了测定圆形横截面金属管塑性变形能力的卷边试验方法。

除相关产品标准规定以外,本标准适用于外径不超过150mm,壁厚不超过10mm的金属管。


二、符号、名称和单位

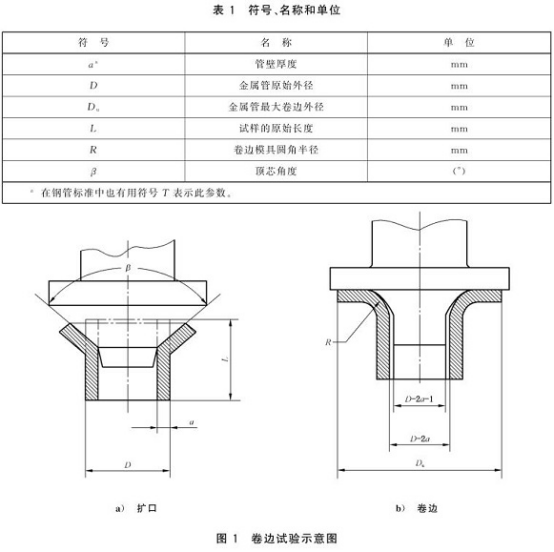

本标准使用的符号、名称和单位在表1和图1中规定。


三、试验原理

不锈钢制品管试样的端部,垂直于管轴线的平面上形成卷边,直至卷边后的外径达到相关产品标准的规定值。


四、试验设备

1. 速率可调的压力机或万能试验机。

2. 成形装置:具有足够硬度经抛光,且包括:

1)具有合适角度的圆锥形顶芯(一般为90°);


2)满足如下要求的卷边模具:①圆柱端的直径比管的内径小1mm;②同心的平台部分垂直于卷边模具的轴线,其直径不小于金属管最大卷边外径;

(3)卷边过程中用于支撑不锈钢制品管另一端的支撑平台。


五、试样

1. 试样长度L应近似为1.5D。如果在卷边试验后剩余的圆柱部分长度不小于0.5D时,可使用较短的试样。

2. 试样的两端面应垂直于金属管轴线。试验端的棱边允许用锉或其他方法将其倒圆或倒角。

注:如果试验结果满足试验要求,可不对试样的棱边倒圆或倒角。

3. 试验焊接管时,可去除管内的焊缝余高。


六、试验程序

1. 试验一般应在10℃~35℃的室温范围内进行。对要求在控制条件下进行的试验,试验温度应为23℃±5℃。

2. 对圆锥形顶芯施加力使其压入试样一端进行预扩口,直至扩大试样的外径达到可以形成卷边试验所规定的外径DU[见图1a]。

3. 卸下圆锥形顶芯,如果试样没有裂纹,换上卷边模具[见图1b]。

4. 对试样施加轴向力使其形成卷边,直至扩大部分垂直于试样轴线形成所要求直径的卷边。


5. 允许润滑顶芯,在试验期间顶芯不应相对试样转动。

6. 出现争议时,试验速率不应超过50mm/min。

7. 卷边直径DU和卷边模具圆角半径R应由相关产品标准规定。

8. 对卷边试验结果的说明应依据相关产品标准的要求。当相关产品标准中未做规定时,在不使用放大镜的情况下,如果无目视可见裂纹,应评定为合格。仅在试样棱角处出现微裂纹不应判废。


以上就是不锈钢制品管卷边试验标准,测定所需要的试验设备、试样和试验程序等内容都介绍的很清楚了,在要求进行卷边工艺时,可以根据以上标准内容进行,就可以测定不锈钢制品管的塑性变形能力。合格的产品在经过卷边试验后,不会出现裂纹等现象。
