不锈钢制品管——热交换器和冷凝器用标准

发布时间:2021-09-03 点击次数:162

不锈钢制品管的应用非常广泛,其中就包括生产热交换器和冷凝器。对此,国家为了规范用于热交换器和冷凝器的不锈钢焊管,颁布了GB/T 30066-2013 热交换器和冷凝器用铁素体不锈钢焊接管标准。下面,我们带大家一起了解一下。


1、 范围

该标准规定宁了热交换器和冷凝器用铁素不锈钢焊接钢管的尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志和质量证明书。该标准适用于热交换器和冷凝器用铁素体不锈钢焊接钢管。


2、 尺寸、外形、重量及允许偏差

      (1)外径和壁厚

不锈钢管的外径(D)不大于60mm,壁厚(S)不大于2.7mm,外径和壁厚应符合GB/T 21835的规定。根据需方要求,经供需双方协商,并在合同中注明,可供应其他外径和壁厚的管材。

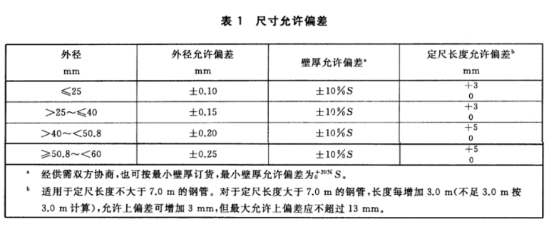

焊管外径和壁厚的允许偏差应符合表1的规定。根据需方要求,经供需双方协商,并在合同中注明,可供应表1规定以外允许偏差的钢管。


      (2)长度

不锈钢换热管的交货长度由供需双方协商确定。当钢管以定尺长度交货时,其允许变成应符合表1的规定。

     (3)不圆度

不锈钢冷却管的不圆度(横断面上最大与最小的外径的差值)应不超过外径的公差;对于壁厚与外径之比不大于3%的薄壁钢管,其不圆度应不超过外径的2%。


     (4)弯曲度

不锈钢制品管的弯曲度应不大于1.5mm/m。

     (5)管端

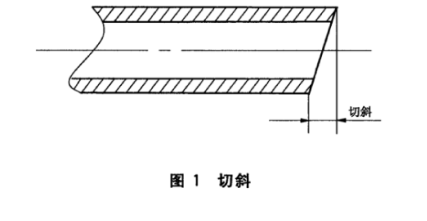

       两端端面切斜(见图1)应不大于0.4mm,切口毛刺应予以清除。


     (6)重量

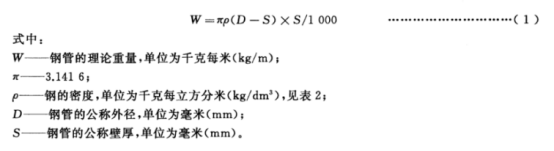

一般按理论重量交货。经供需双方协商,并在合同仲注明,钢管也可按实际重量交货。钢管每米的理论重量按式(1)计算。


 3、 技术要求

(1)钢的牌号及化学成分

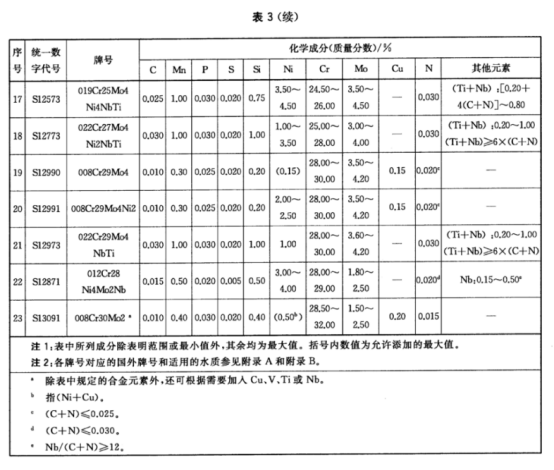

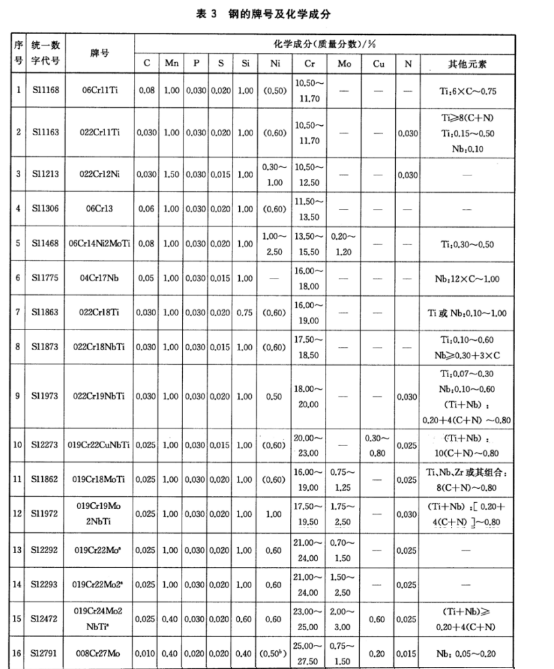

 钢的牌号及化学成分(熔炼分析)应附后表3的规定。钢管的成品化学成分允许偏差应符合GB/T 222-2006中表3的规定。


(2) 制造方法

以冷轧钢带为原料,采用不添加填充金属的自动焊接方法制造。

根据需方要求,经供需双方协商,并在合同中注明,可在焊后和最终热处理之前,对钢管薄壁不锈钢管的焊缝和母材金属进行冷加工,或者只对焊缝金属进行冷加工。


表面沾染物可能对不锈钢制品管的高温性能和腐蚀性有不利影响,含铜、铅、汞、锌、氯或硫的沾染物可能会对不锈钢有害,制造者应采取措施尽量避免或去除含这些元素的表面沾染物。



(3) 交货状态

应经热处理并酸洗交货。经供需双方协商,并在合同中注明,表3中序号1~6的换热管可采用光亮退火热处理。经光亮热处理的钢管,可不经酸洗交货。

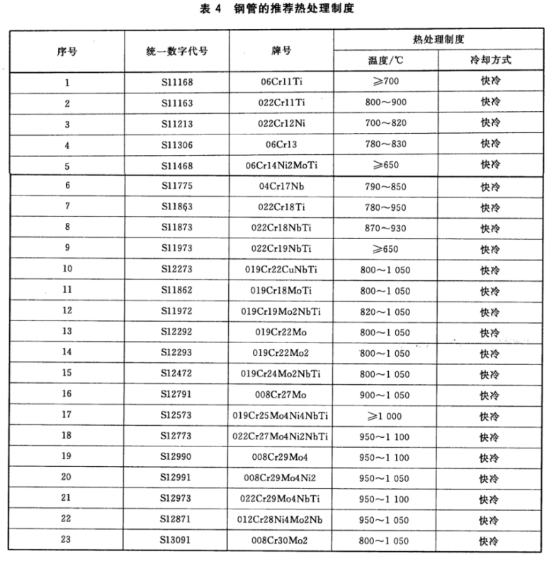

推荐热处理制度见表4。经供需双方协商,并在合同中注明,可采用表4规定以外的其他热处理制度。实际热处理制度应在质量证明书中注明。


    (4) 力学性能

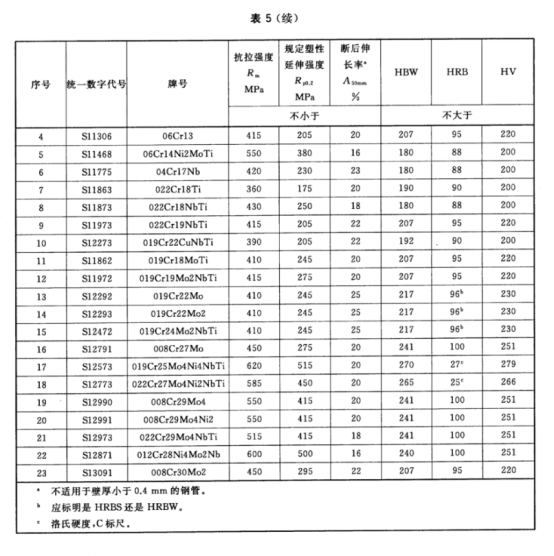

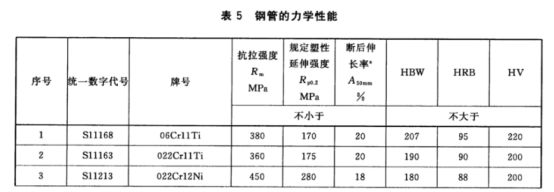

      拉伸性能应符合表5的规定。

      硬度应符合表5的规定。壁厚不大于1.0mm的焊管应做维氏硬度试验。壁厚大于1.0mm的硬度试验可采用布氏硬度试验、洛氏硬度和维氏硬度试验中的一种试验方法;需方指定某一种硬度试验方法时,应在合同中注明。



       (5)液压试验或水下气密性试验

应逐根按a的规定进行液压试验,或按5.5.3的规定进行水下气密性试验。需方指定某一种试验方法时,应在合同中注明。

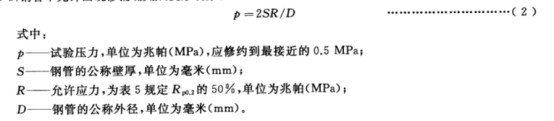

        5.5.2 液压试验的压力按式(2)计算,最大试验压力为10MPa。在试验压力下,稳压时间应不少于10s,不允许出现渗漏、膨胀、变形现象。


       液压试验后应清楚不锈钢制品管内外表面上的残留液体。

       供需双方协商,并在合同中注明,可按其他规定试验压力进行试验。


        5.5.3水下气密性试验的压力应为1.0MPa,试验介质为压缩空气。在试验压力下,应完全浸入水中,稳压时间应不少于5s,不允许出现泄漏、膨胀、变形现象。


    (6)工艺性能

       压扁试验:

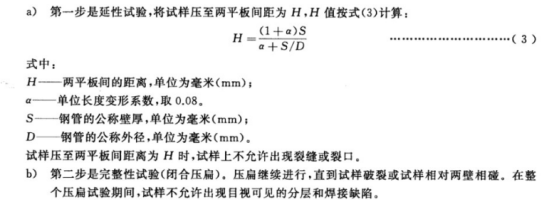

应做压扁试验。试样长度为100mm;试验时,焊缝应位于受力方向90°的位置。压扁试验按以下两步进行:


       卷边试验:

应做卷边试验。卷边试验时,卷边率应不少于30%,卷边模具圆角半径应为0.8mm。试验后,试样不允许出现裂缝或裂口。



       展平试验:

外径不少于12.7mm的不锈钢冷却管应做展平试验。展平试验时,将一段长100mm的管沿与焊缝成90°角的两侧纵向剖开,将带焊缝的半圆弧形试样放在两块平行板之间,用压力机或其他方法均匀地展平。试验后,试样上不允许出现裂缝或未焊透。



       无损探伤:

应进行涡流探伤检验。涡流探伤时,对比样管人工缺陷应符合GB/T 7735-2004中验收等级B的规定。



       腐蚀试验:

       晶间腐蚀试验:经供需双方协商,并在合同中注明,可做晶间腐蚀试验,试验后试样不允许出现晶间腐蚀倾向。


       点蚀试验:

       如果用于海水为冷凝介质的冷凝器,则应进行点蚀试验。点蚀试验按照GB/T 17897进行,浴页温度为65℃,试验时间为72h。试验后试样不允许出现深度超过0.025mm的局部腐蚀。点蚀深度选择GB/T 18590 中适合的方法测量,具体方法由供需双方协商并在合同中注明。由于缝隙引起的腐蚀是允许的。



       表面质量:

内外表面及焊缝应光滑,不允许有裂纹、咬边、折叠、扭曲、过酸洗、氧化皮、磕碰、划伤和拉毛。上述缺陷应完全清楚,清楚深度应不超过公称壁厚的负偏差,清楚处的实际壁厚应不少于壁厚所允许的最小值;清除处应圆滑过渡。焊缝缺陷不允许修补。外焊缝应与母材平齐,内焊缝应与母材圆滑过渡,且内焊缝的余高应不超过0.1mm。


以上为《GB/T 30066-2013 热交换器用不锈钢制品管标准部分内容,主要介绍了使用范围、尺寸、外形、重量、允许偏差、技术要求、力学性能、气密性、工艺性能和表面质量,这也是换热设备用不锈钢制品管商家比较关心的问题,由于零部件对设备运作过程有着生产效率、安全等影响,所以,有关部门特别对此发表了具体标准。
